BlogHandy Teknik
- Post terbaru -

Published : Kamis, 29 November 2018by : Handy Teknik

Pemasangan Kabel Mesin Cuci

Pemasangan Kabel Mesin Cuci

Postingan ini dibuat untuk melengkapi artikel yang banyak dicari di blog Handy Teknik. Karena ditemukan beberapa kali pencarian dengan kata kunci Pemasangan kabel mesin cuci yang mengarah ke blog ini. Meskipun artikel mengenai mesin cuci sudah lama dipublikasi dengan judul Mesin Cuci 2 Tabung . (Klik untuk melihat artikel)


Mesin Cuci Semi Otomatis
www.handyteknik.com

Komponen dalam rangkaian kelistrikan mesin cuci

Wiring Diagram Mesi Cuci 2 tabung
Wiring Diagram Standart Mesin Cuci 2 tabung
www.handyteknik.com

Komponen atau sparepart yang masuk dalam rangkaian kelistrikan mesin cuci maksudnya komponen yang dialiri arus listrik. Komponen kelistrikan ini juga bisa dilihat pada wiring diagram. Karena Wiring Diagram merupakan diagram jalur kelistrikan pada suatu perangkat maka komponen yang terdapat dalam wiring diagram adalah komponen kelistrikan (electrical component).
Pada mesin cuci 2 tabung, komponen tersebut antara lain :

1. Dinamo pencuci & dinamo pengering
2. Kapasitor dinamo
3. Fuse / sekring pengaman
4. Timer pencuci dan timer pengering
5. Switch pintu pengering.

Sedangkan komponen / sparepart yang tidak termasuk dalam rangkaian kelistrikan seperti :

1. Rem dinamo pengering.
2. Tali dan seal karet pembuangan.
3. Vainbelt (Vembel)
4. Gearbox dll.

Cara pasang komponen Mesin Cuci


Untuk memasang komponen mesin cuci hal yang harus diperhatikan yaitu :

1. Menentukan fungsi jalur kabel yang akan disambungkan.

Hal ini lebih penting dari pada berpedoman pada warna kabel, karena warna kabel tidak menentukan fungsi suatu jalur komponen, misal :

Memasang kapasitor dinamo mesin cuci.


Kapasitor Mesin Cuci
Kapasitor Mesin Cuci

Tentukan jalur yang berasal dari dinamo, ada 3 jalur yaitu CRS atau lebih mudahnya jalur arus plus, jalur arus minus dan jalur kapasitor. Pada saat mengganti kapasitor mesin cuci tentunya diantara 3 kabel dinamo yang tersambung ada 2 kabel yang dilepas sedangkan 1 kabel lainnya tetap tersambung. Jadi yang harus ditentukan adalah 2 jalur kabel kapasitornya jangan sampai tertukar dengan jalur kabel untuk dinamo lainnya. Karena kapasitor mesin cuci terdapat 4 kabel karena merupakan gabungan 2 kapasitor dengan nilai resistansi yang berbeda.

Begitu juga pada saat

Memasang timer pencuci (wash timer).

Timer Mesin Cuci
Macam-macam Timer Mesin Cuci berdasarkan jumlah kabelnya
www.handyteknik.com

Perhatikan berapa kabel yang ada pada timer, 3 kabel atau lebih. Pada dasarnya timer mesin cuci adalah switch untuk menghubungkan arus secara bergantian dari kabel satu ke kabel lainnya sehingga putaran dinamo berbalik arah secara berkala. Maka sebenarnya kabel utama pada timer itu hanya 3 yaitu 1 jalur arus masuk dan 2 jalur ke dinamo.

Dengan memahami fungsi tiap-tiap jalur yang akan disambungkan tentu akan mempermudah pemasangan suatu komponen meskipun pada perangkat selain mesin cuci sekalipun.

2. Warna kabel hanya sebagai pembeda
Warna Kabel
Warna sebagai pembeda suatu jalur kabel dengan jalur kabel lainnya untuk menghindari kesalahan penyambungan. Jadi bukan berarti menyepelekan warna kabel, tetapi dalam proses pemasangan komponen, warna kabel adalah tahap ke 2 atau tahap penyambungan. Tahap yang pertama seperti diatas tadi yaitu menentukan fungsi kabel itu sendiri sebelum disambungkan.

Selain itu, warna kabel tidak dapat menjadi pedoman karena beda mesin cuci bisa berbeda warna kabelnya. Begitu juga dengan komponen yang akan diganti dengan komponen baru yang akan menggantikannya, juga tidak selalu sama warna-warna kabelnya. Oleh karena itu lebih penting untuk memahami / menentukan jalur yang akan disambungkan dari pada mencocokan warna kabelnya.

Tips Memasang kabel komponen Mesin Cuci


Untuk memperbaiki mesin cuci 2 tabung (manual / semi-otomatis) terutama pada saat mengganti komponen yang termasuk dalam rangkaian kelistrikan mesin cuci diperlukan ketelitian untuk menghindari kesalahan penyambungan kabelnya.

Dan berikut ini tips yang bisa digunakan untuk pemasangan kembali komponen pada mesin cuci yang biasanya dilakukan pada saat mengganti komponen yang rusak dengan yang baru. Tips ini juga bisa digunakan pada perangkat lain selain mesin cuci.

Sisakan kabel komponen yang dilepas.
Potong dan sisakan sedikit saja kabel komponen yang akan diganti. Dengan menyisakan kabel komponen yang akan diganti otomatis memberi tanda pada kabel yang tertinggal karena terlihat warna kabel sisa pemotongan masih tersambung diposisi aslinya. Sehingga nantinya hanya perlu menyamakan saja posisi kabel komponen baru dengan kabel komponen lama ke posisi penyambungan awalnya.

Ambil gambar dengan kamera ponsel jalur yang akan dilepas / dipotong.
Cara ini juga sangat membantu karena bisa dilihat lagi melalui gambar hasil pemotretan posisi kabel-kabel komponen yang akan diganti dengan yang baru.

Berpedoman pada wiring diagram.
Cara ini agak rumit karena memerlukan ketelitian lebih dan itupun hanya bisa dilakukan jika stiker wiring diagram masih bisa dilihat pada body mesin cuci. Sebenarnya cara ini lebih profesional jika dibandingkan dengan memotret sambungan kabel. Tapi jika stiker wiring diagram rusak / lepas atau tidak terbaca maka hanya bisa menggunakan cara lainnya.

Menggunakan Avometer.
Cara terakhir ini yang paling profesional. Karena dengan cara ini akan bisa memasang komponen tanpa perlu menggunakan tanda kabel ataupun bantuan kamera. Namun harus paham dan mengerti jalur pengabelan serta mengetahui komponen pada perangkat yang sedang diperbaiki.

Published : Rabu, 28 November 2018by : Handy Teknik

Persamaan Kompresor & Dinamo

Persamaan Kompresor & Dinamo

Persamaan Kompresor dan Dinamo

Wiring Diagram Outdoor AC
www.handyteknik.com
Menurut Wikipedia, Kompresor adalah alat mekanik yang berfungsi untuk meningkatkan tekanan fluida yaitu gas atau udara. Begitu pula dengan Dinamo dan perbedaan yang sangat jelas antara keduanya hanyalah daya dan bentuk fisiknya.
Untuk mengetahui persisnya, persamaan antara Dinamo dengan Kompresor silahkan lihat Wiring Diagram Outdoor AC diatas. Dari gambar tersebut bisa kita lihat persamaannya keduanya adalah sama-sama menggunakan :

Lilitan Motor
Lilitan Motor
www.handyteknik.com

  1. Lilitan / gulungan kawat tembaga
  2. Terminal atau kutub CRS (Common, Running, Start)
  3. Kapasitor
  4. Thermal Protector

Untuk mengetahui cara menentukan kutub CRS silahkan kunjungi halaman ini .

Cara memasang Kapasitor pada Kompresor / Dinamo.


KapasitorKapasitor Fan
Kapasitor KompresorKapasitor Fan Motor

Pada Kompresor maupun Dinamo pemasangan Kapasitor menggunakan kutub S.

Wiring Diagram Pemasangan Kapasitor
Diagram Pemasangan Kapasitor Motor
www.handyteknik.com

  • Arah panah menunjukkan arah arus listrik.
  • Jalur arus input Kapasitor disambung ke jalur N (Neutral) arus listrik, jalur ini juga tersambung dengan kutub R (Running).
  • Jalur arus output Kapasitor disambungkan ke kutub S (Start).

Keterangan :
Meskipun pemasangan Kapasitor bisa dibolak-balik, yang paling penting adalah arah penyambungannya harus benar.
Jalur input Kapasitor bisa diketahui dari arah arus masuk mulai jalur N pada terminal arus listrik menuju ke kapasitor.
Jalur output Kapasitor bisa diketahui dari Kapasitor menuju ke kutub S.

Cara memasang Thermal Protector pada Kompresor / Dinamo

Perlu diketahui, meskipun keduanya sama-sama menggunakan Thermal Protector atau Pelindung Suhu Panas. Namun jenis Thermal Protectornya berbeda, yaitu :
  • Pada Kompresor disebut Overload
  • Pada Dinamo umumnya menggunakan Thermofuse

Overload ACOverload Kulkas
Overload protector ACOverload Protector Kulkas
Thermofuse Dinamo
Thermofuse Dinamo

Perbedaan ini disebabkan karena besaran konsumsi daya pada kedua alat tersebut berbeda dimana besaran konsumsi daya ini juga mempengaruhi suhu panas yang dihasilkan dari masing-masing alat tersebut. Tentu saja konsumsi daya untuk kompresor jauh lebih besar dari pada dinamo. Oleh karena itu daya tahan terhadap panas yang diperlukan juga akan berbeda dan hal itu ditentukan oleh bahan yang digunakan oleh komponen protector itu sendiri.

Wiring Diagram Overload
Diagram Pemasangan Thermal Protector
www.handyteknik.com
Untuk pemasangannya, sudah tertera pada Wiring Diagram. Yaitu menggunakan kutub C (Common) dan tersambung ke jalur L (Line) pada power input arus listrik.

Jadi sudah sangat jelas bahwa cara pemasangannya meskipun pada suatu kondisi, bisa dengan cara mengambil gambar dengan kamera sebelum melepas kapasitor / thermal protector nya namun cara itu tidak membuat kita memahami jalur kelistrikan kompresor dengan komponennya.
Sekian, semoga bermanfaat.


Published : Senin, 26 November 2018by : Handy Teknik

Tentang AC Daikin

Tentang AC Daikin

Menentukan besaran PK AC Daikin


Daikin

Apa itu PK ?

Pengertian PK pada AC

PK merupakan satuan daya pendinginan AC atau suatu istilah yang sudah umum disebutkan untuk mewakili kapasitas kekuatan pendinginan pada AC.
PK kepanjangan dari Paard Kracht berasal dari bahasa Belanda yang artinya Tenaga Kuda atau dalam bahasa inggris disebut Horse Power

Kode besaran PK pada AC biasanya disertakan dalam type / model AC.
Type / Model AC merupakan kode kombinasi abjad dengan angka yang terdapat pada setiap produk AC.
Type / Model AC umumnya terdapat di karton packing AC dan juga terdapat di Nameplate AC.
Kode Type / Model ini ditentukan masing-masing pabrikan produsen AC.

Penulisan Type / Model AC


Misal :
TYPE: XAB05CDEXX

Keterangan :

2 digit angka berwarna biru mewakili besaran PK berdasarkan BTU / Kw AC.

Berbeda dengan AC lainnya yang menggunakan kode untuk mewakili besaran PK AC berdasarkan BTU seperti dibawah ini.

KodeBTUPK
54.500 - 5.0000,5
76.500 - 7.0003/4
98.500 - 9.0001
1212.0001,5
1818.0002

Contoh kode berdasarkan BTU (type / model) AC Panasonic:

Type Model AC
Contoh Type / Model AC Panasonic

Contoh kode berdasarkan BTU (type / model) AC Gree:

Spesifikasi AC Gree
Tabel Spesifikasi AC Gree

Catatan :
- Penerapan kode besaran PK berdasarkan BTU seperti yang sudah dijelaskan diatas juga berlaku pada berbagai merk AC lainnya seperti Samsung, LG, Polytron, Sharp dll.

Cara mengetahui PK AC Daikin

AC Daikin menggunakan kode berbeda yang digunakan untuk mewakili besaran PK AC yang diprosuksinya, yaitu berdasarkan kapasitas Kw (Kilo Watt) sehingga seringkali menemukan kesulitan untuk menentukan kapasitas berapa PK suatu AC yang ber-merk Daikin.
Dibawah ini kode PK AC Daikin yang bisa dijadikan acuan untuk mengetahui berapa PK AC Daikin :

KodeKw (Kilo Watt)BTUPK
151.54.500 - 5.0000,5
202.07.0003/4
252.59.0001
353.512.0001,5
505.018.0002
606.018.0002,5

Keterangan tabel :
Kw pada tabel merupakan pembulatan dari nilai besaran Kw sebenarnya dari masing-masing unit AC.
Data pada tabel diambil berdasarkan spesifikasi produk AC Daikin yang dapat dilihat di website resmi Daikin Indonesia.

- Dibawah ini tabel spesifikasi produk Daikin yang diambil langsung dari website tersebut.
- Data dalam tabel spesifikasi ini adalah contoh sekaligus acuan yang digunakan untuk mengetahui besaran PK dari AC yang di keluarkan oleh Daikin.
Spesifikasi AC Daikin
Spesifikasi AC Daikin

Contoh kode berdasarkan Kw (type / model) Daikin:

Type Model AC Daikin
Type Model AC Daikin


Published : Jumat, 23 November 2018by : Handy Teknik

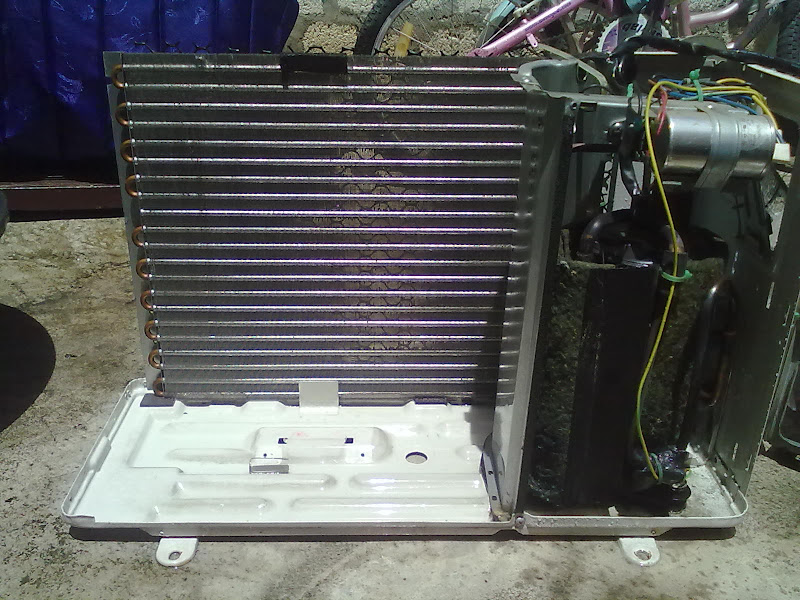

Pemasangan Unit Outdoor AC yang tidak tepat

Pemasangan Unit Outdoor AC yang tidak tepat


Posisi pemasangan unit outdoor yang tidak tepat adalah salah satu hal yang bisa menjadi Penyebab AC tidak dingin.

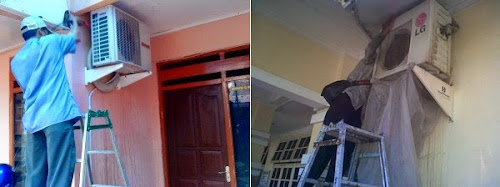

Posisi Pemasangan Outdoor AC

Agar dipahami bahwa unit Outdoor ini memang didesign untuk diletakkan diluar ruangan,
itulah kenapa disebut Outdoor (luar ruangan).

Dibawah ini penjelasan, kenapa outdoor harus dipasang diluar ruangan atau setidaknya berhubungan langsung dengan udara luar.

Sirkulasi Pergerakan Udara Outdoor
sirkulasi outdoor
Keterangan gambar :
: Udara panas dihembuskan oleh Fan
: Udara bebas dihisap oleh Fan
Pemasangan unit outdoor harus berhubungan langsung dengan udara luar.
Apabila pemasangannya diletakkan didalam ruangan maka jangan heran jika nantinya pendinginan yang dihasilkan AC menjadi tidak maksimal alias kurang dingin atau bahkan sama sekali tidak dingin.
Gejala yang ditimbulkan akan sama seperti kondisi kondensor AC kotor, yaitu kompresor sering mati.

Penyebab :
Proses pembuangan udara panas (pendinginan body kompresor) menjadi terganggu karena udara yang seharusnya terbuang justru terjebak didalam ruangan selama AC dinyalakan dan akhirnya udara didalam ruangan menjadi panas kemudian dihisap kembali oleh fan outdoor. Maka terjadilah kegagalan pada proses pembuangan panas.
Gagalnya pembuangan udara panas ini membuat suhu unit outdoor semakin meningkat terutama pada body kompresor dan memicu Overload untuk memproteksi kompresor dengan memutuskan arus ke kompresor.
Proses tersebut akan berulang terus menerus dan dapat mengakibatkan kerusakan pada komponen unit outdoor AC.
Berbeda jika unit outdoor diletakkan diluar ruangan / berhubungan langsung dengan udara bebas. Maka proses pembuangan panas (pendinginan body kompresor) akan berjalan normal. Karena udara panas yang dihasilkan akan langsung terbuang dan fan dapat menghisap udara baru dengan suhu normal.
Udara bebas dengan suhu normal* inilah yang menjadi "penyerap suhu panas" yang berada di dalam unit outdoor yang kemudian dihembuskan keluar oleh fan sehingga suhu di unit outdoor tetap terjaga.
* Suhu normal : Suhu udara luar sesuai cuaca.
